Burduf din cauciuc personalizat – Cizme flexibile turnate OEM și rosturi de dilatare
În mașinile industriale grele, sistemele de direcție auto, rețelele de conducte de fluide și automatizarea robotică, arborii în mișcare și conexiunile de îmbinare sunt expuse continuu la particule abrazive, umiditate, lubrifianți și cicluri termice. Burduful generic de la--raft eșuează frecvent din cauza grosimii ne-uniforme a peretelui de convoluție, a fisurilor de oboseală prin flexibilitate localizată și a separării scaunului de clemă-sub curse dinamice repetitive.Burduf personalizat din cauciuc (ghete de expansiune și ghetare flexibile)oferă o barieră ermetică impenetrabilă și izolație mecanică dinamică, absorbind deplasarea unghiulară pe mai multe-axe, expansiunea axială și vibrațiile de înaltă-frecvență, fără pierderea elasticității structurale.
La Best Seal, suntem un partener de producție OEM/ODM de nivel 1, specializat înBurduf din cauciuc turnat-100% personalizatproiectat la dimensiunile și parametrii operaționali CAD 3D precis. Funcționează de la noiUnitate certificată ISO 9001 și TÜV, producătorii noștri de scule mașinează matrițe CNC cu mai multe-cavități de precizie, concepute special pentru distribuția uniformă a pereților de convoluție, aerisirea cavităților fără aer și liniile de separare-fără flash. Personalizăm-elastomeri industriali virgini compuși, inclusiv EPDM-rezistenți la intemperii, nitril-impermeabil la ulei (NBR), silicon pentru-temperaturi extreme (VMQ), neopren-cu rupere ridicată (CR) și fluoroelastomer-chimic (FKM). Toate sesiunile de producție personalizate sunt gestionateStandarde IATF 16949și susținut de completDocumentație PPAP Nivel 3, trimiteri IMDS, șiVerificare strictă a calității AQL 0,25/0,40.
Precision Convolution Dynamics & Flex Life Engineering
Un design de succes cu burduf din cauciuc echilibrează flexibilitatea cu stabilitatea structurală sub compresie continuă, extensie și forfecare laterală. Proiectăm arhitecturi de matriță personalizate pentru a optimiza fiecare parametru dinamic:
Control uniform de perete al convoluției
Prin instrumente calibrate de compresie și transfer în vid, asigurăm o grosime constantă a pereților peste crestele și rădăcinile de convoluție. Acest lucru elimină creșterea stresului localizat și previne explozia prematură a oboselii în timpul mișcărilor repetitive-ciclului înalt de cursă.
Cursa cu mai multe-axe și decalaj unghiular
Pasul și adâncimea de convoluție personalizat-calculate permit rapoarte mari ale cursei (lungime extinsă până la înălțimea solidului comprimat), în timp ce găzduiesc dezechilibrele laterale substanțiale și articulația unghiulară fără îndoirea sau restricționarea fluxului de aer intern.
Geometrie personalizată a interfeței de montare
Modelăm gulerele de capăt specializate pentru a se potrivi cerințelor dvs. de fixare: caneluri de cleme întărite pentru benzi de furtun de antrenare-melcă sau de tensiune constantă-, flanșe integrate cu șuruburi-găuri, margele cu filet intern/fișare-sau manșete metalice vulcanizate.
Geometrii și configurații structurale personalizate
În funcție de anvelopa de instalare și de cinematica mecanică, Best Seal produce patru configurații structurale primare:

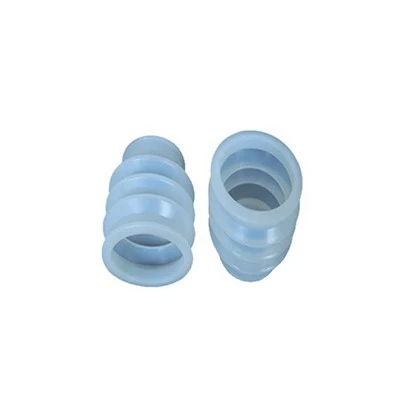

Burduf de acordeon contorsionat
Pas simetric standard conceput pentru actuatoare liniare cu cursă lungă-, cilindri pneumatici, tije hidraulice și izolație de vibrații a conductelor.
Cizme conice pentru praf
Trepte cu diametru gradat pentru-capetele de bară, articulațiile sferice ale cremalierelor de direcție, articulația joystick-ului și protecția legăturii manetei schimbătorului.
Gheturi dreptunghiulare și ovale
Burduf cu profil pătrat, dreptunghiular sau asimetric turnat-personalizat pentru căi de glisare CNC, articulații ale brațelor robotizate și conducte ale pasarelelor pentru vehicule.
Țesătură-Rosturi de dilatare armate
Straturi de nailon, poliester sau Kevlar încorporate vulcanizate direct în interiorul peretelui de cauciuc pentru conducte de fluide de înaltă presiune-și pompe industriale grele.
Ghid de compunere a elastomerului proiectat
Selectarea matricei elastomerice corecte este vitală pentru a asigura rezistența dinamică la oboseală la încovoiere în condiții severe de stres termic, chimic și atmosferic:
| Compus polimeric | Temp. Gamă | Profil de rezistență dinamică și chimică | Aplicația țintă |
|---|---|---|---|
| EPDM (etilen propilenă) | -45 grade până la +135 grade | Flex și intemperii excepționale.Rezistență superioară la ozon, razele solare UV din exterior, abur și lichid de răcire cu glicol cu apă{0}. Nicio fisurare-putrezire uscată. | Cizme de direcție auto, huse de praf pentru mașini de exterior, amortizoare de expansiune HVAC. |
| Silicon de-lacrimă mare (VMQ) | -60 de grade până la +220 grade | Rezistență termică și puritate extreme.Rămâne ultra-flexibil la frigul arctic și la căldură ridicată. Conform FDA 21 CFR 177.2600 disponibil. | Brațe medicale articulate, mașini de prelucrare a alimentelor, burduf de proximitate de evacuare a motorului. |
| Nitril (NBR / Buna-N) | -30 de grade până la +110 grade | Impermeabil la petrol și petrol.Rezistență mecanică excelentă și rezistență dinamică la grăsime, ulei de motor, motorină și fluid hidraulic. | Cizme de tija cilindrului hidraulic, garnituri de arbore cutie de viteze, cizme de articulație homomotrice auto. |
| Neopren (CR / Cloropren) | -35 grade până la +120 grade | Cal de muncă dinamic echilibrat.Rezistență mare la rupere, toleranță moderată la ulei și ozon, caracteristici inerente de ignifugare (UL94). | Ghete industriale pentru arborele de transmisie, cizme de tranzit pe cablu maritim, cuplaje pentru vagonul feroviar. |
| Fluoroelastomer (FKM / Viton®) | -20 de grade până la +230 grade | Scut extrem de acid și chimic.Rezistență maximă la hidrocarburi agresive, substanțe chimice concentrate, solvenți și acizi cu temperatură ridicată-. | Rosturi de dilatare pentru procesare chimică, izolatoare ale liniilor de combustibil aerospațial, etanșări ale conductelor semiconductoare. |
-Echilibru intern și transformare rapidă a prototipurilor
Deoarece burdufurile din cauciuc prezintă subtăieri complicate de convoluție, precizia liniei de despărțire și aerisirea vidului sunt esențiale pentru a evita aerul blocat și fulgerul-lii de despărțire. Best Seal operează un departament dedicat de-confecționare CNC-de matrițe CNC care utilizează scule EDM și centre CNC de-înaltă precizie. Transformăm fișierele dvs. de etape CAD 3D în instrumente-de producție cu livrare prototip personalizat în10 până la 14 zile lucrătoare. Când trecem la producția de volum, presele noastre automate de compresie și transfer garantează linii de despărțire fără flash-, validate în conformitate cuProtocol de calitate strict AQL 0,25/0,40si a reusitStandarde IATF 16949.
Scenarii de aplicare în industrie
★┊ Protecție dinamică OEM și izolare la vibrații
Burduful nostru de cauciuc personalizat-și cizmele flexibile pentru praf oferă protecție vitală în diverse sectoare de inginerie:
- ◌ Vehicule auto și comerciale:Ghete de direcție cu cremalieră-și-pinion, capace pentru articulațiile axelor de transmisie CV, garnituri pentru amortizoare, manșoane de expansiune pentru suspensie pneumatică.
- ◌ Robotică și automatizare a fabricilor:Capace pentru încheietura mâinii robotizate cu mai multe axe-ciclu înalt{-, garnituri de praf șinelor de ghidare liniare, burduf de aspirație automată-și-de plasare.
- ◌ HVAC, pompe și sisteme de conducte:Articulații de dilatare flexibile din cauciuc care absorb vibrațiile pompei, dilatarea termică a conductei și lovirea acustică.
- ◌ Medical și prelucrarea alimentelor:Burdufuri din silicon translucid întărit cu platină-pentru echipamente de dozare farmaceutică, amortizoare de izolare sanitară și brațe articulate chirurgicale.
Managementul conformității și calității
Declarație pentru cel mai bun seal OEM Factory:1. Suntem o unitate de producție certificată ISO 9001 și TÜV.2. Specializată în scule de matriță 100% personalizate, proiectate pentru desenele dvs. CAD specifice.3. Documentația completă PPAP Nivelul 3 și trimiterile de materiale IMDS disponibile pentru programele auto.4. Calitate gestionată conform standardelor IATF 16949 pentru liniile de producție cu zero-defecte.5. Protocol de calitate strict AQL 0,25/0,40 cu inspecție dimensională optică 100% disponibilă.
Întrebări frecvente cu burduf din cauciuc personalizat
❓ Cum determin numărul potrivit de convoluții pentru burduful meu personalizat de cauciuc?
Numărul necesar de circumvoluții este calculat pe baza a trei factori primari: lungimea totală a cursei (extensia maximă minus înălțimea solidului comprimat), articulația unghiulară maximă și învelișul cu diametrul exterior admis. Echipa noastră de ingineri poate analiza ansamblul dvs. CAD 3D pentru a optimiza pasul de convoluție, diametrul rădăcinii și grosimea peretelui pentru o durată de viață maximă a ciclului de flexibilitate.
❓ Ce opțiuni de scule există pentru producerea de burduf din cauciuc turnat la comandă?
În funcție de adâncimea de tăiere a circumvoluțiilor, folosim matrițe cu dorn pliabile, scule de compresie cu cavitate divizate-sau matrițe de transfer/injecție. Prelucrarea CNC a matriței-internă ne permite să livrăm primele-prototipuri de articol în10 până la 14 zile lucrătoare, însoțite de rapoarte complete de inspecție dimensională.
❓ Poate Best Seal să producă burdufuri de expansiune din cauciuc-armat sau cu sârmă-?
Da. Pentru aplicațiile care implică presiune internă de funcționare sau vid înalt (cum ar fi pompele industriale și îmbinările de dilatare pentru conducte), integrăm straturi de țesătură de-poliester, nailon sau Kevlar de înaltă rezistență în interiorul peretelui de cauciuc pentru a preveni balonarea, menținând în același timp flexibilitatea axială și laterală.
