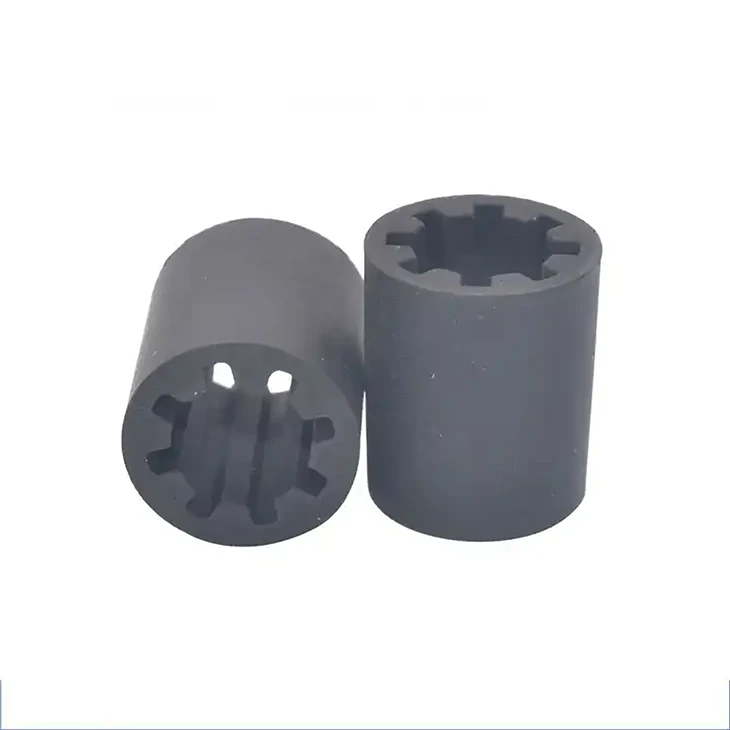

Bucșă din cauciuc canelat personalizat – Geometrii interne turnate cu precizie
În ansamblurile mecanice avansate, o bucșă cilindrică standard cu o gaură rotundă simplă este adesea insuficientă pentru transmiterea cuplului sau prevenirea alunecării rotaționale. Obucșă de cauciuc canelatăeste un izolator elastomeric cu pereți gros-înalt specializat, proiectat cu un profil intern complex-cum ar fi o gaură în formă de stea-, canelată sau conică. Când sunt alunecați peste un arbore metalic canelat potrivit, dinții interni de cauciuc se împletesc perfect cu angrenajul metalic. Acest design permite bucșei să transmită cuplul de rotație în timp ce acționează simultan ca un amortizor masiv de șoc, atenuând vibrațiile de torsiune, găzduind ușoare nealinieri ale arborelui și eliminând zgomotul dur-cu-metal. Este cea mai bună soluție anti-vibrații pentru coloanele de direcție, cuplajele de antrenare flexibile și articulațiile pivot-pentru sarcini grele.
La Best Seal, suntem un producător OEM B2B de prim rang specializat înpersonalizare extremă a bucșelor de cauciuc. Funcționează de la noiUnitate certificată ISO și TÜV, excelăm acolo unde alte fabrici eșuează: turnarea de precizie a geometriilor interne complexe. Crearea unei găuri interioare canelate sau în formă de stea-perfectă necesită prelucrare CNC impecabilă a știfturilor de miez ale matriței și un control strict asupra ratei de contracție a cauciucului în timpul vulcanizării. Personalizăm-elastomeri durabili compuși, cum ar fi poliuretanul cu cuplu ridicat (PU), NBR-rezistent la ulei și cauciucul natural cu oboseală-înaltă (NR) pentru a ne asigura că canelurile interne nu se dezlipesc sau nu se forfecă la sarcini grele. Indiferent dacă aveți nevoie de o gaură stea în 6 puncte, de o canelură în evolventă sau de o deschidere conică abruptă, proiectăm profilul exact pentru a se potrivi perfect cu feroneria dvs. metalică. Toate bucșele personalizate sunt validate sub sistemul nostruProtocol de calitate strict AQL 0,25/0,40, pe deplinCalitate gestionată conform standardelor IATF 16949. Primele-prototipuri de articol cu profiluri interne personalizate sunt livrate doar12-15 zile.
Personalizare OEM: proiectarea găurii interioare
Diametrul interior (ID) al unei bucșe dictează funcția sa mecanică. Oferim personalizare nelimitată a alezajului intern pentru a rezolva provocările dumneavoastră specifice de asamblare:
⚙️ Găuri canelate/ în formă de stea-
Proiectat pentru a se împerechea cu arbori de antrenare canelați. Dinții interni de cauciuc prind în siguranță arborele, prevenind rotirea liberă-permițând în același timp corpului exterior cu pereți grosi-să absoarbă sarcinile violente de șocuri de torsiune în timpul pornirii motorului sau al schimbărilor de viteză.
📐 Deschideri conice/conice
Un orificiu interior conic este ideal pentru aplicațiile prin presa-. Pe măsură ce bucșa este forțată peste un știft de metal conic potrivit, cauciucul se comprimă progresiv, creând o etanșare cu pană auto-centrabilă, ultra-strânsă, care elimină orice înclinare mecanică.
⏹️ Profile pătrate, hexagonale și canale de cheie
Putem turna în bucșă găuri pătrate precise, găuri hexagonale sau fante unice-pentru cheie. Acestea sunt folosite strict în scopuri anti-rotație, asigurând că bucșa rămâne blocată într-o orientare specifică față de șurubul de montare.
Inginerie cu elastomeri pentru aplicații cu cuplu-înalt
Când canelurile interne transmit cuplul, dinții de cauciuc sunt supuși unor forțe de forfecare imense. Selectarea corectă a elastomerului-de înaltă durabilitate este esențială pentru a preveni dezlipirea canelurilor:
| Alegerea materialului | Profil dinamic de performanță | Cel mai bun mediu de aplicație |
|---|---|---|
| Poliuretan (PU) | Rezistența maximă la forfecare.Rezistență remarcabilă la abraziune și rupere. PU turnat poate fi făcut extrem de dur (până la 95 Shore A sau Shore D), asigurând că canelurile interne nu se dezlipesc niciodată sub un cuplu masiv. | Cuplaje pentru mașini grele, bucșe de coloană de direcție pentru sporturi cu motor, robotică industrială de -încărcare mare. |
| Cauciuc natural (NR) | Durata maximă de oboseală.Histerezis mai mic decât PU, ceea ce înseamnă că se flexează de milioane de ori fără a genera căldură internă. Canelurile se vor uza în cele din urmă mai repede decât PU sub cuplu pur, dar izolarea generală a vibrațiilor este superioară. | Componente de șasiu pentru automobile, suporturi pentru ecrane vibratoare, aplicații generale de suspensie. |
| NBR (cauciuc nitrilic) | Imunitate la uleiuri și grăsimi.Rezistență moderată la rupere combinată cu rezistență excelentă la lubrifianții pe bază de petrol-. | Caneluri interioare ale cutiei de viteze, cuplaje pompe hidraulice, orice mediu cu stropire constantă de ulei. |
| EPDM | Vreme și imunitate UV.Excelent pentru expunerea în aer liber, dar rezistență la rupere mai mică în comparație cu NR sau PU. Nu este recomandat pentru spline-cuplu mari. | Blocuri de montaj statice în aer liber, izolatoare de vibrații conice HVAC, medii fără-ulei. |
Precizie miez-Prelucrare cu știfturi și IATF 16949
Secretul unei găuri interioare canelare perfecte sau în formă de stea{0}}constă în știftul de oțel al matriței. Utilizăm prelucrarea CNC pe 5-axe și prelucrarea cu descărcare electrică (EDM) pentru a crea știfturi de miez din oțel impecabili care oglindesc perfect profilul intern necesar. Calculăm riguros rata de contracție specifică a compusului elastomer ales, asigurându-ne că atunci când cauciucul fierbinte se răcește, orificiul canelat se micșorează la toleranța exactă, la nivel de microni, necesară pentru a prinde bine arborele metalic. Toate bucșele turnate la comandă sunt validate sub sistemul nostruProtocol de calitate strict AQL 0,25/0,40, pe deplinCalitate gestionată conform standardelor IATF 16949pentru siguranta auto.
Aplicații industriale și auto
★┊ Transmisie de putere, sisteme de direcție și mașini personalizate
Profilele noastre interne extrem de personalizate rezolvă provocări complexe de integrare mecanică:
- ◌ Cuplaje coloanei de direcție:Bucșe canelate din PU conectează arborele volanului la cremaliera de direcție, transmițând o intrare precisă de rotație în timp ce absorb feedback-ul dur de la gropi.
- ◌ Cuplaje de antrenare flexibile:Inserții de cauciuc în formă de stea-, plasate între două fălci metalice pentru a transmite puterea în pompele și compresoarele industriale, acționând ca o piesă de uzură sacrificială pentru a economisi componente metalice scumpe.
- ◌ Suporturi pentru bara de torsiune:Bucșe cu pereți-groși, cu profile interioare hexagonale sau canelate, utilizate pentru ancorarea sistemelor de suspensie cu bare de torsiune în camioanele-grele și vehiculele blindate.
- ◌ Alimentatoare vibratoare:Bucșe cu orificii-conice personalizate utilizate ca suporturi cu arc reglabil-pentru a izola vibrațiile de-înaltă frecvență în utilajele de sortare industriale.
Reverse Engineering Profilul dvs. personalizat
Mulți dintre clienții noștri OEM necesită bucșe canelate de schimb pentru mașinile vechi, unde fișierele CAD originale nu mai există. Oferim un serviciu-de inginerie inversă fără probleme.
| Serviciu OEM | Cum îl executăm |
|---|---|
| Replicarea probelor fizice | Trimiteți-ne bucșa de cauciuc uzată-sau arborele metalic canelat. Vom folosi-scanere optice 3D de înaltă rezoluție pentru a mapa geometria exactă a splinei (pas, adâncime, unghi) și pentru a proiecta o matriță de cauciuc perfectă. |
| Reglaj duritate (durometru) | Dacă bucșele tale canelare actuale se rupe prea repede, putem reproduce forma exactă, dar o putem modela într-un material mult mai dur (cum ar fi poliuretanul 90 Shore A) pentru a crește exponențial durata de viață. |
| Cauciuc-la-canduri metalice | Pentru cea mai bună transmisie a cuplului, putem turna cauciucul peste un manșon metalic canelat intern (creând un silent block lipit). Canelul metalic cuplează perfect arborele, în timp ce corpul exterior din cauciuc absoarbe șocul. |
Managementul conformității și calității
Declarație pentru cel mai bun seal OEM Factory:1. Suntem o fabrică certificată ISO și TUV.2. Suntem specializati in industria cauciucului de peste 20 de ani.3. Toate produsele noastre pot fi conforme cu RoHS, REACH, UL.4. Calitate gestionată conform standardelor IATF 16949 Automotive.5. Standarde stricte AQL 0,25/0,40 pentru precizia dimensională.
Întrebări frecvente despre bucșă din cauciuc canelat
❓ Canelurile interne de cauciuc se vor dezlipi sau se vor rupe sub un cuplu puternic?
Dacă sunt fabricate cu cauciuc moale standard (cum ar fi 50 Shore A EPDM), da, probabil că se vor forfea sub sarcină de rotație mare. Acesta este motivul pentru care vă recomandăm cu insistență să specificați poliuretan cu dur-înalt (80-95 Shore A) sau cauciuc natural armat special pentru aplicații canelare. PU are o rezistență masivă la rupere și acționează aproape ca un plastic rigid, asigurând că canelurile rămân intacte, oferind totuși o amortizare critică a vibrațiilor.
❓ De ce sculele sunt mai scumpe pentru o gaură canelată față de o gaură rotundă?
O matriță pentru o gaură rotundă standard folosește un știft simplu și neted din oțel în centrul cavității matriței. Pentru a crea o spline internă, trebuie să preluăm CNC-mașină și să sârmă-EDM un știft de oțel complex, în formă de roată-. În plus, extragerea unei piese de cauciuc întărit dintr-un știft canelat necesită o inginerie atentă de eliberare a mucegaiului pentru a preveni ruperea dinților proaspeți de cauciuc în timpul demulării.
❓ Puteți fabrica o bucșă cu un diametru exterior conic (OD) și un diametru interior canelat (ID)?
Absolut. Aceasta este o cerință obișnuită pentru butucii de transmisie prin presa-. Putem modela orice combinație de geometrie exterioară (conică, cu flanșă, canelată) cu orice geometrie internă (caneală, în formă de stea-, hexagonal) în cadrul aceleiași scule la comandă.
